USB Audio - уровень Бог















OMNI USB - единственный на данный момент оптический USB изолятор-реклокер, сочетающий в себе полную электрическую изоляцию и технологию активного шумоподавления.

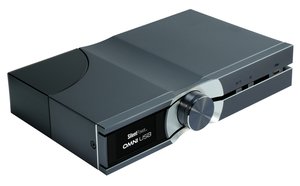

OMNI USB помещен в элегантный корпус и имеет форм-фактор USB-концентратора, так же он обладает сверхскоростным интерфейсом USB 3.2 и работает без помех от встроенного аккумулятора.

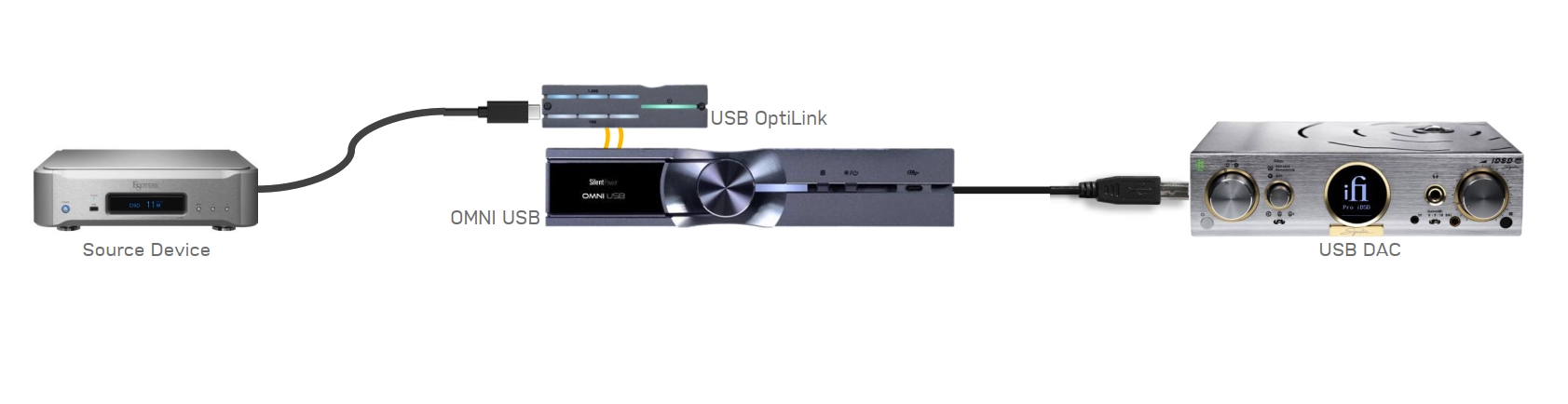

Простая схема подключения













Ключевые особенности

















• Оптическая изоляция входящих USB-данных

• Аккумулятор емкостью 8 000 мАч для полной изоляции от помех электрической сети

• Технология PD3.0 для быстрой зарядки аккумулятора

• Поддержка Hi-Res 192kHz/24-bit DDC на оптическом и коаксиальном выходах

• USB-выходы с технологией PurePort имеющие систему активного шумоподавления

• Интеллектуальное управление питанием с оптимизацией функции зарядки аккумулятора

• Вход тактовой синхронизации на 10 МГц. Позволяет повысить точность тактовой синхронизации и уменьшить джиттер в сигнале

• Новейший протокол USB 3.2 обеспечивает быструю и точную передачу данных со скоростью до 10 Гбит/с

























Попрощайтесь с шумом в USB Audio с помощью OMNI USB и получите тройную защиту от помех благодаря оптической изоляции, активному шумоподавлению и питанию от внутреннего аккумулятора.

Благодаря очень быстрой зарядке аккумулятора, сверхскоростной передаче данных по USB 3.2 и внешнему тактированию на 10 МГц для сверхточной синхронизации, этот оптический изолятор USB станет вашим верным союзником в создании ошеломляющей звуковой картины.













Уникальная ценность













Инновационная система изоляции







Полностью изолируя входы и выходы, эта передовая технология защиты от шума гарантирует, что шум от источника не попадет на ваш ЦАП.

Это достигается за счет преобразования входящих сигналов в оптические (световые) и обратно.

Оптическая изоляция - функция, редко встречающаяся в USB-фильтрах, которая обеспечивает наилучшую шумоизоляцию без влияния высокочастотных, паразитных сигналов.













Точный сигнал. Чистый звук







Если паразитный шум остается в сигнале, то в дело вступает система активного шумоподавления, которая в 100 раз эффективнее стандартных шумоподавляющих фильтров.

Все пять портов PurePort в OMNI USB используют эту передовую технологию фильтрации, причем два порта PurePort 10Gbps имеют дополнительную полную развязку по поднесущему питанию для полного устранения помех на входе в ЦАП.













Сбежать с магистрали











Сетевое питание может иметь радиочастотные промышленные помехи разных категорий и быть нестабильным, все это заметно сказывается на качестве звучания. Благодаря встроенному аккумулятору емкостью 8 000 мАч и функции быстрой зарядки "Power Delivery" OMNI USB дает возможнось длительного прослушивания без необходимости подключения к электросети.













Особенности и функциональность

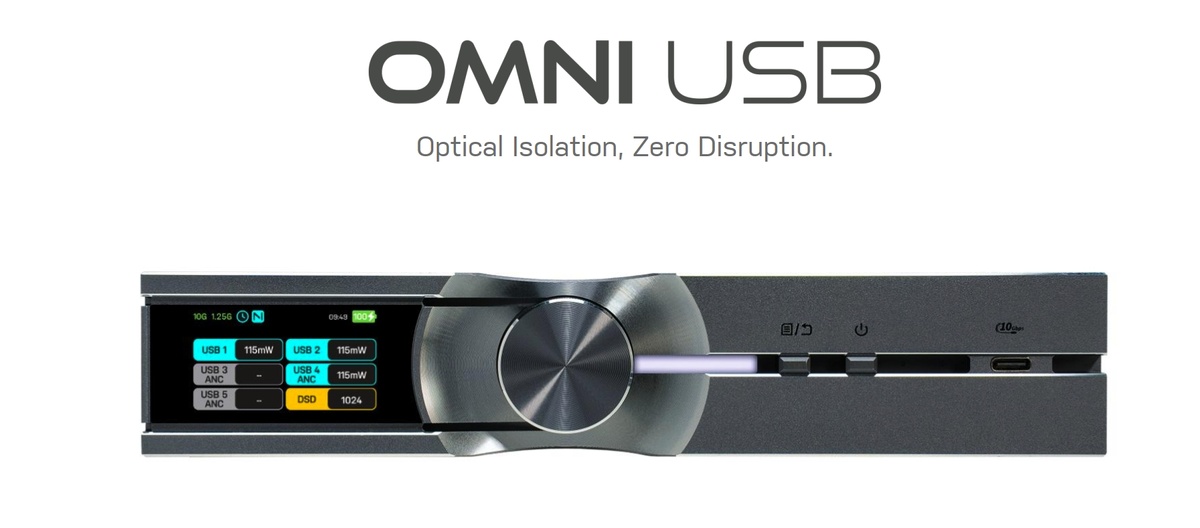

Динамическая диагностика









Мгновенный доступ к данным об энергопотреблении для каждого порта, включая информацию о динамическом состоянии внутреннего источника питания.

OMNI USB отображает колебания напряжения на линейном графике в режиме реального времени. Это наглядно иллюстрирует эффективность работы портов PurePort, которые демонстрируют более низкие пульсации от пика к пику, что является подтверждением низкого уровня шума на выходе устройства.













Колоссальная емкость

















OMNI USB оснащен аккумулятором емкостью 8 000 мАч с интеллектуальной оптимизацией зарядки.

Система поддерживает заряд между 20% и 80 %, что позволяет продлить срок службы батареи.

Преобразование USB сигнала и подключение

















Если ваш ЦАП не имеет входа USB Audio и оптимизирован только для работы с коаксиальным или оптическим кабелем, но вы желаете подключить его к компьютеру, телефону или стримеру. OMNI USB без труда преодолевает эту проблему. Его цифровое преобразование возможно до разрешения 192 кГц/24 бит, что скорее всего более чем достаточно для подключаемого ЦАПа.

OMNI USB имеет два варианта напряжения на независимых выходах COAX, (стандартный/высоковольтный) чтобы обеспечить наилучшее звучание любого ЦАПа.













Идеальная Синхронизация

























Улучшите тактовую синхронизацию и точность любого ЦАП, независимо от его цены и характеристик. Благодаря внешнему входу для тактовой синхронизации с частотой 10 МГц, OMNI USB синхронизирует ваш любимый ЦАП и все USB-устройства с внешними часами, приводя все в идеальную гармонию.













Приложение

















Часто задаваемые вопросы





"Может ли OMNI USB оставаться подключенным к сети бесконечно долго, при этом оптимизация зарядки будет сохраняться в допустимых пределах 20-80 %?"
Да, OMNI USB может оставаться подключенным к электросети в течение длительного времени. Его интеллектуальная система зарядки активно управляет батареей, поддерживая оптимальный уровень заряда. Однако иногда для этого может потребоваться более высокий зарядный ток.

"Получают ли USB-устройства, подключенные к концентратору OMNI USB, преимущества от изоляции?"
Да. Все подключенные USB-устройства получают полную изоляцию от источника сигнала. Кроме того, при подключении через PurePort схема активного шумоподавления OMNI USB улучшает целостность данных - особенно для таких устройств, как USB жесткие диски и флешки, тем самым обеспечивая более чистый аудиопоток данных.

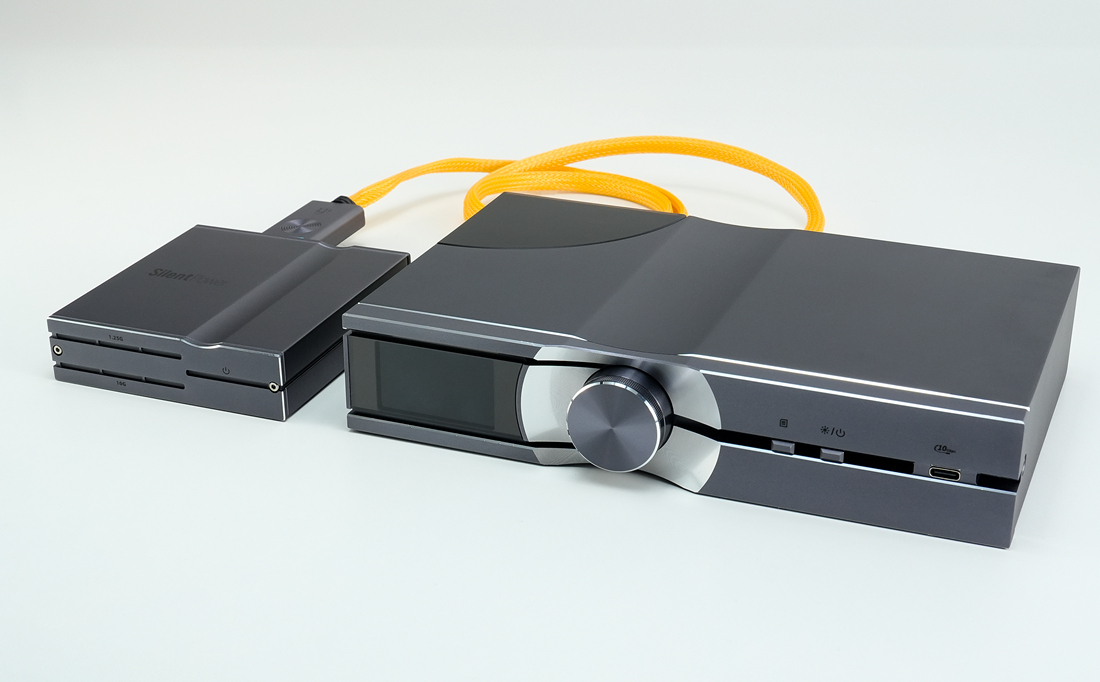

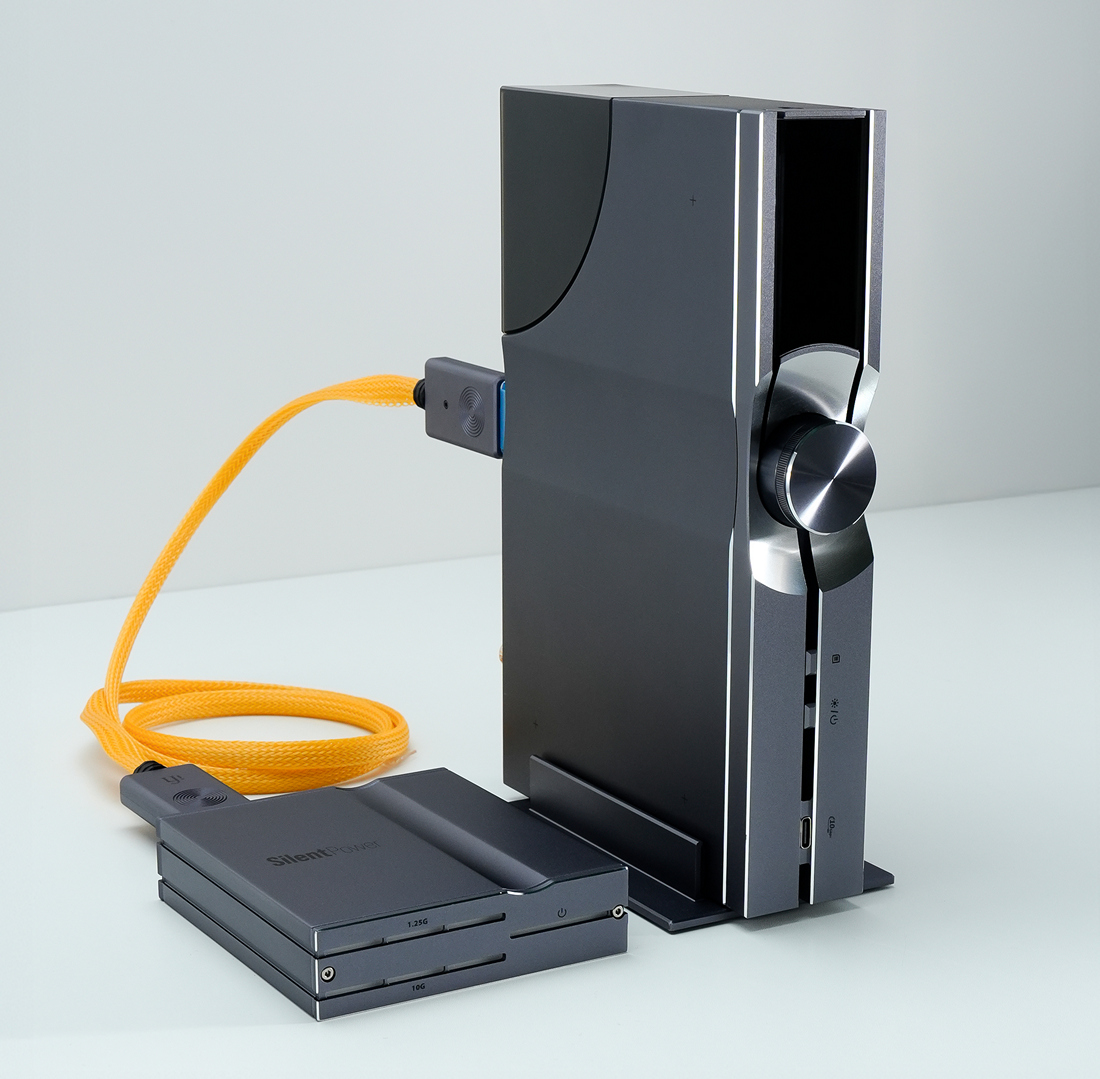

Соединение через комплектный USB OptiLink











Варианты подключения OMNI USB















Рекомендуемые соединения



















Комплектация







Полная комплектация











• Входное напряжение: 9V/6A-15V/4.8A

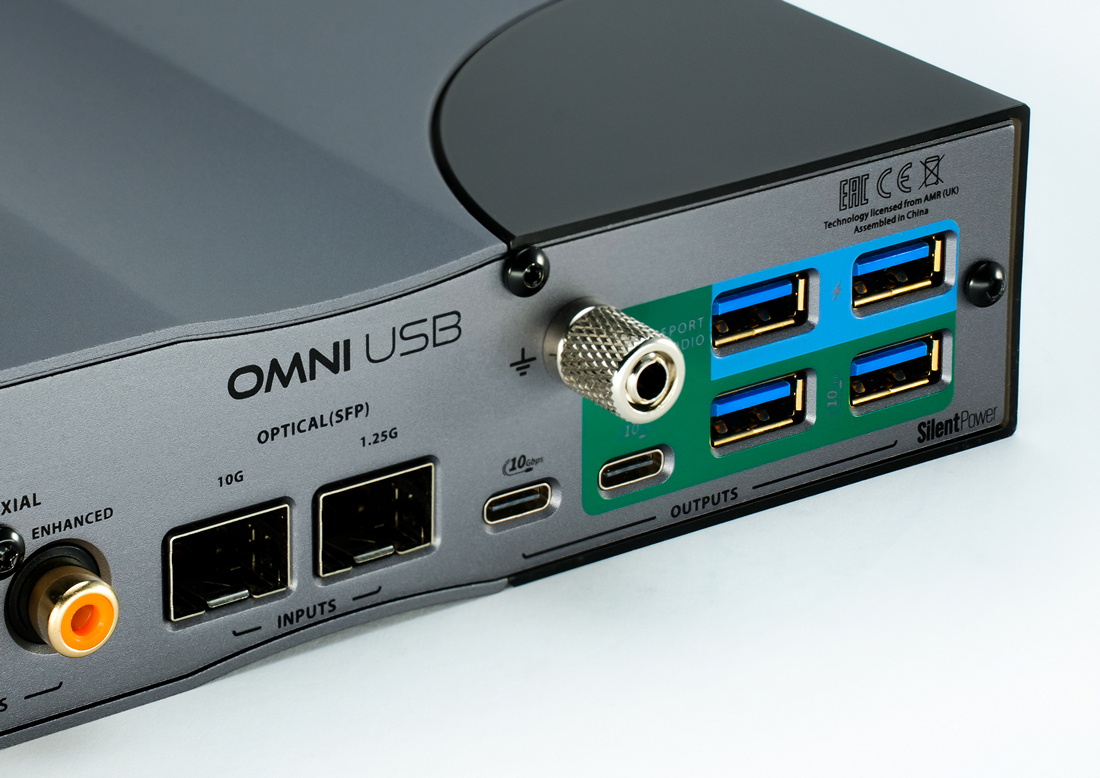

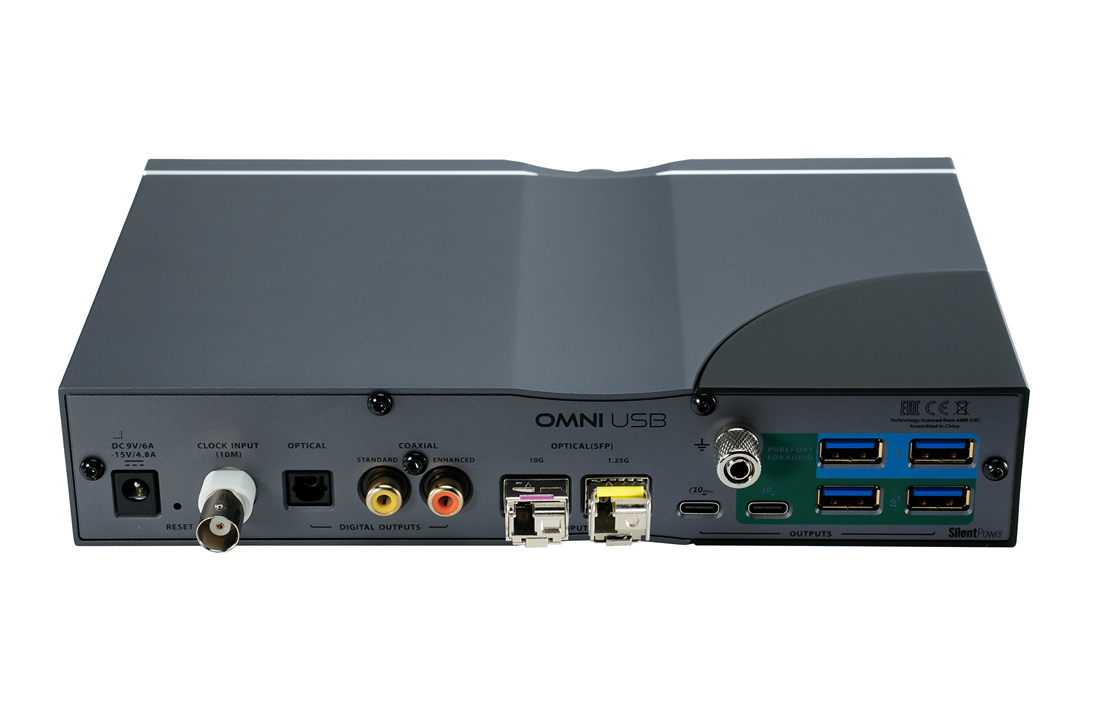

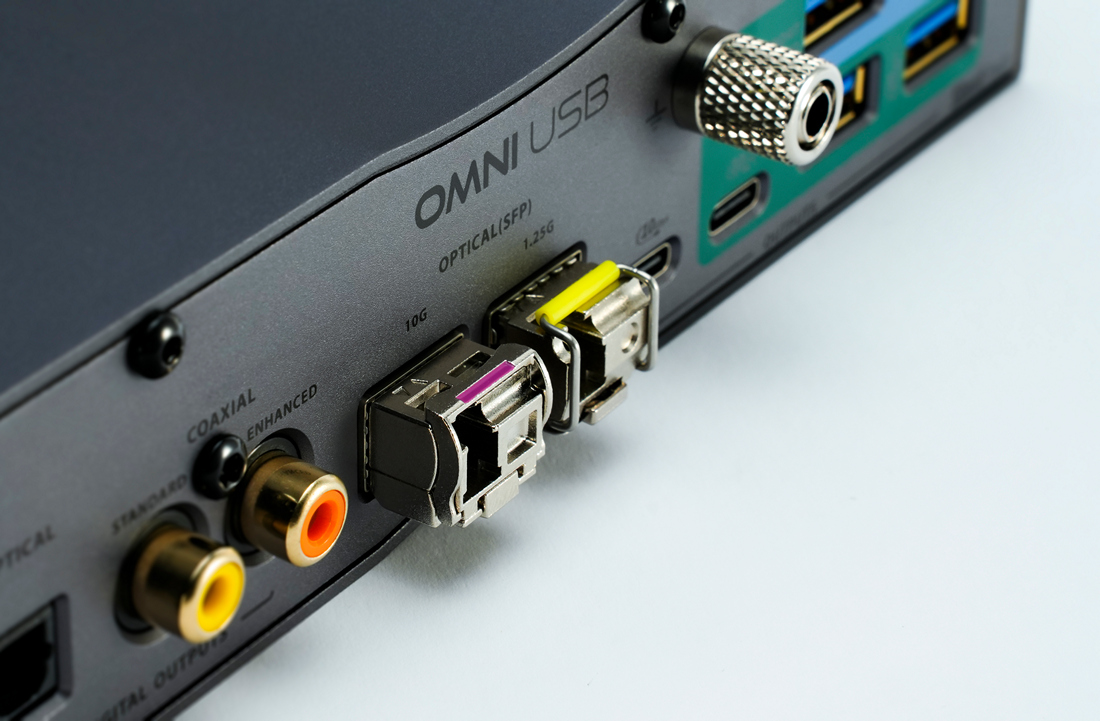

• Входы: 10G SFP; 1.5G SFP; 1x BNC Clock Sync

• Чистые порты: USB 2x USB-A (питание и данные); 2x USB-A (питание);
  USB-C

• Стандартные порты USB 2x USB-C

• Цифровые выходы 2x коаксиальный (стандартный/высоковольтный); 1x оптический

• Соответствие стандартам USB USB 3.2; USB 2.0

• Скорость передачи данных 10 Гбит/с/5 Гбит/с/480 Мбит/с/12 Мбит/с/1,5 Мбит/с

• Аккумулятор литий-ионный 8 000 мАч

• Размеры 214 x 158 x 41 мм

• Вес нетто 1,19 кг

USB OptiLink

• Входное напряжение 5 В

• Входы Host USB-C; USB-C PD3.0

• PD3.0 Потребляемая мощность 100 Вт (20 В/5 А)

• Выходы 10G SFP; 1.5G SFP

• Совместимость с USB USB 3.2; USB 2.0

• Скорость передачи данных 10 Гбит/с/5 Гбит/с/480 Мбит/с/12 Мбит/с/1,5 Мбит/с

• Размеры 99 x 93 x 24 мм

• Вес нетто 268 г (с установленными оптическими модулями SFP)
